介紹了原料氣過濾分離器液位采用雙法蘭差壓變送器測量在生產過程中數據經常出現波動的現象, 從測量原理、設備安裝、儀表校驗、工藝運行等多個方面分別進行了分析, 鑒于過濾器介質密度的不確定性并處于高靜壓, 建議選用導波雷達液位計或遠傳磁翻板液位計測量過濾器液位。
 　雙法蘭差壓變送器,測量原理,波動,分析
 　中石化天然氣凈化廠三個聯合裝置于2009年10月相繼投產運行, 脫硫裝置原料氣過濾分離器設有遠傳雙法蘭差壓式液位計和磁浮子液位計, 變送器的測量范圍為0 ～ 4.43 KPa, 測量間距為500 mm。在一聯合投產調試過程中, 發現三個過濾分離器的液位計工作不正常, 測量數據波動特別大, 甚至無法檢測到實際液位, 但沒有引起重視。在二聯合投產后, 這三個過濾器的液位檢測也出現相同的問題, 因此引起了高度關注。
 在三聯合投產前的調試過程中, 對這三個過濾分離器進行了常壓下液位建立。在0 %、25%、50 %、75 %、100 %五點參照磁浮子液位計對遠傳液位計進行了調試, 并反復對兩種液位計進行了比較, 兩種液位計檢測的結果相吻合。但在三聯合投產后, 三個過濾分離器的液位檢測出現了和一、二聯合一樣的現象。凈化廠有多個塔和罐都用雙法蘭差壓式變送器來檢測液位, 但這些變送器能正常的工作, 準確的檢測到實際的液位, 針對此問題對測量波動原因進行分析。
 　1　原因分析
　　1.1　雙法蘭差壓式液位變送器在三種情況下輸出值穩定　　

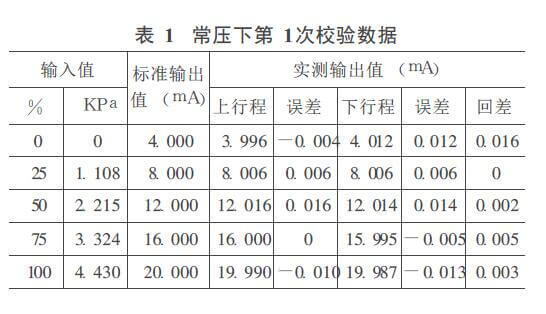

　　(1)將一臺現場波動特別大的變送器121 -LT-10210拆下, 用FLUKE744 及壓力模塊在常壓下進行了校驗, 校驗數據見表1:此表的最大誤差為0.016, 滿足精度要求。

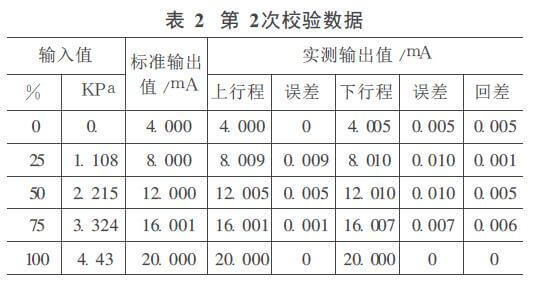

　　對另一臺新的雙法蘭差壓式液位變送器進行校驗, 校驗數據見表2

 　新表的最大誤差為0.010, 符合精度要求。從這兩臺變送器在常壓下的校驗來看, 變送器的精度是符合要求的。隨后將校驗后的新表安裝在121 -LT-10210的位置。

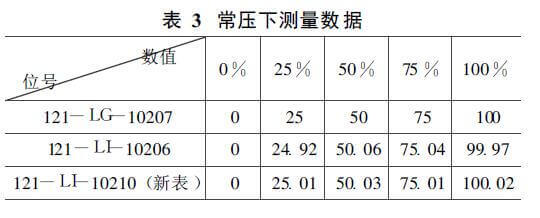

 　(2)在新表投運前在常壓下建立液位與現場的另一臺雙法蘭液位變送器和磁翻板液位計進行觀察, 觀察的數據見表3:

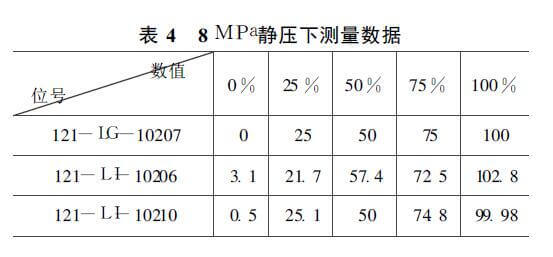

　　現場進行液位比較, 是以遠傳磁翻板液位計標準, 會產生一定的視角誤差, 但從以上的數據來看, 液位變送器的輸出值還是準確的。(3)在過濾器投運前, 加水建立液位在8 MPa的靜壓下進行觀察, 每建立一個液位就進行穩壓半小時的觀察, 得出數據見表4:

在穩壓下觀察兩液位變送器雖然輸出不一致, 但變送器的輸出值是穩定的, 沒有出現波動現象。
 　1.2　雙法蘭差壓式液位計的輸出不穩定
　　將121 -SR101B原料氣過濾分離器在生產工況下投入使用, 發現過濾器上部和下部的現場磁翻板液位比較穩定, 而四臺遠傳液
