AOL-----136Y型液位變送器

一、概述

AOL-----136Y型液位變送器采用進口傳感器制造, 將敏感器件安裝在中繼箱下端，投入部件為平衡罩，兩者之間由導氣管（導壓）相聯，液柱的壓力通過空氣的傳導間接地由導氣管傳遞給敏感部件，這樣就避免敏感器件與被測的介質直接接觸。適用于高溫、粘稠、腐蝕等介質特殊場合的液位測量。廣泛適用于石油、化工、冶金、電站、水利、城市供水和工業廢水等行業的液面和界面的遠距離調節、控制和報警用。

二、工作原理

當把變送器的平衡罩投入被測液體中某一位置時，傳感器經過導氣管受到的壓力為：P=9.807ρ.H+Po

其中：P：傳感器感受到的壓強 ，單位：Pa

       ρ：待測液體密度， 單位：kg/m3

       H：待測液體的深度，單位：m

       Po：液面上的壓強 ，單位：Pa

若傳感器背面腔與液面上部連通，則Po為零，所以約等于0.102P/p，變送器把感受到時的壓力信號轉換成電信號，此信號與液面高度成正比。

注意：被測液體的容器須通大氣，即是開放式的，不能密閉，否則測量結果無意義。

三、特點

◆抗干擾強，長期穩定性好，精度高，性能/價格比高

◆直接投入被測介質中，安裝使用相當方便

◆固態結構，無可動部件，高可靠性，使用壽命長

◆無材料疲勞磨損，對振動、沖擊不敏感

◆具有電源反相性及過載限流保護

◆有百分表、LED、LCD表頭顯示可選擇

◆可選擇溫度補償，耐高溫

四、性能參數

測量范圍：0~30m

測量精度：±0.5%

輸出信號：4~20mADC

供電電源：24VDC

外殼材質：不銹鋼結構，鋁合金外殼

介質溫度：-40~200℃

環境溫度：-20~60℃

環境濕度：≤85%RH

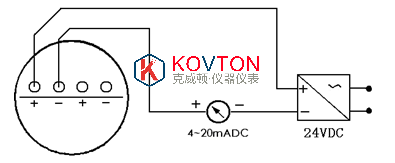

五、 電氣接線圖

六、 注意事項

a)凡供貨產品均帶有產品合格證及說明書，其中有產品編號、技術參數、接線圖、出廠日期等，請認真查對，以免用錯。
